Có Nên Ngâm Gạch Trước Khi Sử Dụng Keo Dán Gạch Không? (Cập Nhật Mới Nhất 2026)

Trong công tác thi công ốp lát hiện đại sử dụng keo dán gạch, nguyên tắc kỹ thuật cốt lõi là không ngâm gạch vào nước trước khi thi công đối với các dòng gạch ít hút nước (độ hút nước dưới 0.5%). Việc ngâm gạch sai quy chuẩn sẽ phá vỡ tỷ lệ nước - keo, tạo màng cách ly làm suy giảm nghiêm trọng lực bám dính của polymer, dẫn đến hiện tượng trượt và bong tróc. Ngoại lệ duy nhất áp dụng cho các loại gạch có độ xốp và tỷ lệ hút nước cao (như gạch đất nung, gạch gốm truyền thống); lúc này, quy trình bão hòa nước trước khi thi công là bắt buộc để ngăn chặn hiện tượng gạch hút kiệt nước của keo. Chi tiết về các tiêu chuẩn vật liệu và quy trình kiểm soát được phân tích cụ thể trong tài liệu dưới đây.

1. Giải Đáp Trực Tiếp Về Vấn Đề Ngâm Gạch Trước Khi Thi Công Bằng Keo Dán Gạch

Kết luận trọng tâm: Sự chuyển đổi từ phương pháp sử dụng hồ dầu truyền thống sang keo dán gạch biến tính polymer đòi hỏi sự thay đổi hoàn toàn về quy trình xử lý vật liệu. Đối với keo dán gạch, việc ngâm gạch không những không cần thiết mà còn gây ra những hệ lụy nghiêm trọng về mặt kết cấu, ngoại trừ một số vật liệu đặc thù có độ hút nước cao.

1.1. Cơ chế hóa lý giải thích việc chống chỉ định ngâm gạch khi dùng keo

Để hiểu rõ nguyên nhân, cần phân tích bản chất cấu tạo của keo dán gạch hiện đại. Khác với hỗn hợp xi măng và nước (hồ dầu) đơn thuần, keo dán gạch (theo tiêu chuẩn TCVN 7899-1:2008 / ISO 13007-1:2004) là một hỗn hợp phức tạp bao gồm xi măng Portland, cốt liệu cát sấy và xử lý chuyên biệt và đặc biệt là các hệ phụ gia hóa học (như cellulose ether giúp giữ nước và bột polymer tái phân tán giúp tăng cường lực bám dính).

Nhờ hệ phụ gia giữ nước (water-retaining agents), keo dán gạch có khả năng tự kiểm soát quá trình thủy hóa của xi măng mà không bị mất nước quá nhanh ra môi trường hoặc vào viên gạch. Do đó, tác động của việc ngâm gạch vô tội vạ sẽ dẫn đến các hệ lụy hóa lý sau:

• Phá vỡ tỷ lệ nước - chất kết dính: Khi gạch được ngâm no nước, một lượng ẩm lớn lưu lại trên bề mặt và trong các mao quản của gạch. Khi áp gạch vào lớp keo, lượng nước thừa này hòa lẫn vào keo, làm thay đổi tỷ lệ cấp phối chuẩn do nhà sản xuất quy định. Điều này trực tiếp làm giảm cường độ chịu nén và cường độ bám dính của lớp vữa sau khi đóng rắn.

• Hiệu ứng màng nước cách ly (Water-film barrier): Nước thừa trên bề mặt lưng gạch tạo thành một lớp màng siêu mỏng. Lớp màng này ngăn cản các phân tử polymer trong keo xâm nhập và bám rễ vào các vi mao quản trên bề mặt gạch. Lực liên kết cơ học và hóa học đều bị triệt tiêu, dẫn đến hiện tượng gạch dễ dàng trượt xuống khi dán trên bề mặt thẳng đứng và rủi ro bong tróc toàn diện sau khi công trình đi vào vận hành.

• Suy giảm tính lưu biến: Độ ẩm dư thừa làm keo bị nhão, mất đi tính dẻo và khả năng chống trượt (slip resistance), đặc biệt nguy hiểm khi thi công các viên gạch khổ lớn (Big Slab).

1.2. Trường hợp ngoại lệ yêu cầu bắt buộc phải xử lý bão hòa nước (ngâm gạch)

Mặc dù keo dán gạch có phụ gia giữ nước, giới hạn hoạt động của phụ gia này sẽ bị phá vỡ nếu tiếp xúc với các loại vật liệu có cấu trúc mao quản quá lớn và độ hút nước (Water absorption - E) cực kỳ cao, điển hình là gạch gốm truyền thống, gạch tàu, hoặc gạch đất nung không tráng men.

• Cơ sở khoa học của việc ngâm gạch xốp: Nếu thi công gạch có độ hút nước cao ở trạng thái khô hoàn toàn, hệ thống mao quản của viên gạch sẽ hoạt động như một bọt biển, tạo ra lực hút mao dẫn mạnh mẽ, hút cạn kiệt lượng nước tự do trong hỗn hợp keo.

• Hiện tượng "Chết keo" (Dry-out): Mất nước đột ngột khiến quá trình thủy hóa xi măng trong keo bị ngưng trệ, keo không thể phát triển cường độ. Lớp keo sẽ biến thành dạng bột mủn, mất hoàn toàn khả năng liên kết. Đồng thời, các hợp chất muối hoặc khoáng hòa tan có thể bị hút ngược lên bề mặt gạch gây ra hiện tượng loang lổ (efflorescence).

• Tiêu chuẩn xử lý: Đối với nhóm vật liệu này, yêu cầu kỹ thuật là phải ngâm ngập gạch trong nước sạch từ 10 đến 15 phút. Tuy nhiên, tiêu chuẩn bắt buộc trước khi dán keo là phải vớt gạch ra, để ráo tự nhiên cho đến khi bề mặt lưng gạch hoàn toàn không còn đọng màng nước (đạt trạng thái bão hòa khô bề mặt - SSD: Saturated Surface Dry).

>>> Xem thêm: Keo dán gạch trong nhà và ngoài trời chất lượng uy tín

2. Phân Loại Phân Tích Kỹ Thuật: Nhóm Vật Liệu Gạch Ốp Lát Và Yêu Cầu Xử Lý Ẩm

Kết luận trọng tâm: Quyết định ngâm hay không ngâm gạch phụ thuộc hoàn toàn vào chỉ số độ hút nước (ký hiệu là E, tính bằng phần trăm khối lượng) của từng loại vật liệu cụ thể. Cần phân loại vật liệu một cách khắt khe trước khi tiến hành thi công.

2.1. Nhóm vật liệu chống chỉ định tiếp xúc với nước (Yêu cầu tuyệt đối khô)

Đây là nhóm vật liệu phổ biến nhất trong các công trình hiện đại, sở hữu kết cấu xương gạch đặc chắc, độ rỗng mao quản gần như bằng không.

• Gạch Porcelain và đá Granite nhân tạo (Độ hút nước E ≤ 0.5%): Thuộc nhóm BIa theo tiêu chuẩn ISO 13006. Cấu trúc đặc khít khiến nước không thể thấm vào bên trong. Việc nhúng nước hoặc ngâm nhóm gạch này chỉ tạo ra một màng nước trơn trượt trên bề mặt, cản trở hoàn toàn sự bám dính của polymer trong keo. Yêu cầu kỹ thuật: Chỉ lau sạch bụi mặt lưng, tuyệt đối không làm ướt.

• Gạch Mosaic kính và Mosaic gốm: Các viên mosaic nhỏ được liên kết với nhau bằng một lớp lưới dán (mesh backing) và keo chuyên dụng ở mặt lưng. Việc ngâm nước sẽ làm phân rã lớp keo dán lưới này, khiến vỉ mosaic bị nát bấy trước khi thi công. Nước đọng trong các khe rãnh lưới cũng làm suy giảm chất lượng keo dán gạch. Yêu cầu kỹ thuật: Giữ khô hoàn toàn, bảo quản nơi khô ráo trước khi dán.

• Đá tự nhiên (Marble, Granite tự nhiên): Mặc dù đá tự nhiên có các vi nứt và mao mạch, việc ngâm nước tiềm ẩn rủi ro cực lớn về thẩm mỹ. Nước mang theo khoáng chất từ keo hoặc tạp chất xâm nhập vào đá, gây ra hiện tượng ố vàng, rỉ sét hoặc đổ mồ hôi trên bề mặt đá sau khi hoàn thiện.

2.2. Nhóm vật liệu cần kiểm soát độ ẩm linh hoạt (Có thể làm ẩm)

• Gạch Ceramic (Gạch men nung - Độ hút nước 3% < E ≤ 10% hoặc cao hơn): Xương gạch Ceramic thường làm từ đất sét đỏ hoặc trắng, có độ xốp nhất định. Mặc dù không cần ngâm ngập trong nước như gạch đất nung, nhưng trong điều kiện thi công thời tiết quá hanh khô, nhiệt độ cao, có thể dùng bọt biển ẩm lau qua mặt lưng gạch để làm sạch bụi và cung cấp một lượng ẩm vi mô, giúp keo không bị khô bề mặt quá nhanh.

• Gạch bông xi măng: Cấu tạo từ xi măng và bột màu ép lực. Gạch có khả năng hút nước nhất định. Yêu cầu kỹ thuật chỉ dừng ở mức lau ẩm bề mặt bằng khăn hoặc bọt biển để làm sạch mạt xi măng dư thừa, tuyệt đối không ngâm ngập vì sẽ làm thay đổi kết cấu bề mặt và màu sắc gạch.

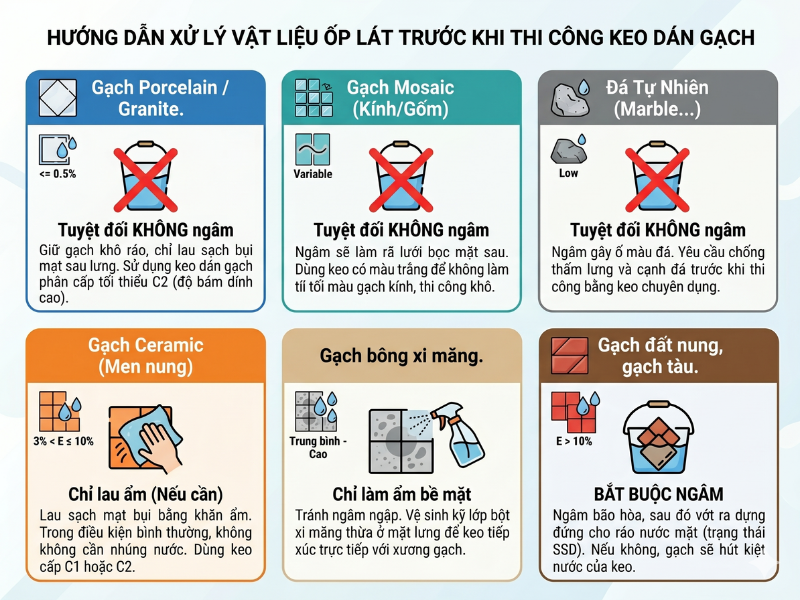

3. Bảng Tiêu Chuẩn Áp Dụng Keo Dán Gạch Theo Từng Loại Vật Liệu

Kết luận trọng tâm: Việc tra cứu nhanh đặc tính vật liệu và phương pháp xử lý bề mặt trước khi thi công giúp giảm thiểu sai sót kỹ thuật trên công trường. Bảng thông số dưới đây tổng hợp các yêu cầu cốt lõi.

4. Phân Tích Tác Động Khí Hậu Đặc Thù Tại Đồng Bằng Sông Hồng Đến Kỹ Thuật Thi Công

Kết luận trọng tâm: Khí hậu khu vực phía Bắc và Đồng bằng sông Hồng mang tính chất cực đoan, yêu cầu các biện pháp điều chỉnh kỹ thuật thi công keo dán gạch nghiêm ngặt để đảm bảo an toàn kết cấu. Các thông số thi công chuẩn thường được công bố ở điều kiện 23°C và độ ẩm 50%, do đó phải có sự biến thiên khi áp dụng vào thực tế địa phương.

4.1. Mùa nồm ẩm (Mùa Xuân) - Mối đe dọa từ độ ẩm bão hòa

Hiện tượng nồm ẩm đặc trưng bởi độ ẩm tương đối trong không khí (RH) luôn ở mức > 90%, bề mặt vật liệu thường xuyên có hiện tượng đọng sương.

• Hệ lụy kỹ thuật: Trong môi trường này, tốc độ bay hơi của nước trong vữa/keo gần như bằng không. Thời gian ninh kết (setting time) của keo dán gạch bị kéo dài đáng kể.

• Chỉ định chuyên môn: Việc ngâm gạch trong thời tiết này là nghiêm cấm tuyệt đối (kể cả với gạch Ceramic có độ xốp nhẹ). Nếu gạch đã bị ẩm do bảo quản, cần dùng quạt sấy hoặc lau khô mặt lưng gạch trước khi thi công. Nếu gạch bị ngâm nước, kết hợp với độ ẩm môi trường cao, keo sẽ luôn ở trạng thái nhão, mất lực bám dính ban đầu, dẫn đến hiện tượng gạch ốp tường trượt hàng loạt hoặc phồng rộp nền nhà.

4.2. Mùa hanh khô (Thu - Đông) - Rủi ro mất nước cưỡng bức

Đặc trưng bởi nhiệt độ có thể hạ thấp, nhưng độ ẩm không khí rất thấp (RH < 50%), kèm theo gió hanh làm tăng tốc độ bốc hơi ẩm bề mặt.

• Hệ lụy kỹ thuật: Bề mặt tường trát (nền xi măng) và môi trường không khí sẽ hút nước từ lớp keo dán gạch với tốc độ rất nhanh. Hiện tượng keo đóng vẩy bề mặt (skinning) xảy ra nhanh chóng, làm giảm thời gian mở (open time) của keo, dẫn đến việc dù ấn gạch vào nhưng keo không còn khả năng bám dính.

• Chỉ định chuyên môn: Vẫn duy trì nguyên tắc không ngâm gạch (trừ gạch đất nung). Tuy nhiên, bắt buộc phải tiến hành tưới ẩm bão hòa bề mặt tường/nền xi măng trước khi thi công (không để đọng nước). Đối với gạch, cần lau bằng bạt ẩm để loại bỏ hoàn toàn tĩnh điện và bụi mịn, hỗ trợ quá trình kết dính cơ học diễn ra thuận lợi. Cần thi công từng mảng nhỏ để tránh keo khô trước khi kịp dán gạch.

5. Danh Mục Kiểm Tra (Checklist) Tiêu Chuẩn Chuẩn Bị Bề Mặt Và Vật Liệu

Kết luận trọng tâm: Sự thành bại của công tác ốp lát bằng keo dán gạch phụ thuộc 80% vào khâu chuẩn bị bề mặt và vật liệu. Tuân thủ checklist kỹ thuật dưới đây là điều kiện tiên quyết để đảm bảo chất lượng nghiệm thu và độ bền của công trình.

1. Kiểm tra bề mặt nền/tường gốc: Bề mặt cần đạt tiêu chuẩn về độ phẳng (độ lệch không quá 3mm dưới thước nhôm 2m). Bề mặt phải đặc chắc, hoàn toàn loại bỏ các lớp phủ cũ, tạp chất, sơn, dầu mỡ hay rêu mốc. Các mảng vữa yếu phải được đục bỏ và trám vá lại bằng vữa sửa chữa chuyên dụng.

2. Kiểm soát độ ẩm bề mặt thi công: Bề mặt gốc (xi măng, bê tông) cần được làm ẩm đúng mức. Tiêu chuẩn là tưới nước bão hòa bề mặt nhưng tuyệt đối không để lại các vũng nước đọng (trạng thái SSD). Nếu bề mặt còn đọng nước, nước sẽ hòa tan keo và làm giảm cường độ bám dính.

3. Xử lý mặt lưng gạch (Khâu quan trọng nhất): Nhận diện chính xác loại gạch để quyết định ngâm (gạch đất nung) hay không ngâm (Porcelain/Granite). Yêu cầu bắt buộc chung cho mọi loại gạch: Phải vệ sinh làm sạch hoàn toàn bụi mạtt, bột oxit nhôm (chống dính) bám ở mặt lưng gạch trong quá trình sản xuất. Lớp bụi này đóng vai trò như một lớp màng cách ly, ngăn keo tiếp xúc với xương gạch, là nguyên nhân hàng đầu gây ra tiếng kêu "ộp" và bong gạch.

4. Kỹ thuật trải keo và dán gạch: Yêu cầu bắt buộc sử dụng bay răng cưa. Lớp keo phải được trét đều trên nền, sau đó kéo rãnh bằng cạnh răng cưa nghiêng 60 độ để tạo các rãnh keo đồng đều, thoát khí tốt. Đối với gạch khổ lớn (kích thước > 40x40cm), yêu cầu trét thêm một lớp keo mỏng ở mặt lưng gạch (phương pháp trét keo 2 mặt) để đảm bảo độ phủ keo đạt > 95%.

5. Kiểm soát môi trường vật lý lúc thi công: Nhiệt độ bề mặt thi công tối ưu là từ 5°C đến 35°C. Cần có biện pháp che chắn, không thi công trên bề mặt đang bị nung nóng trực tiếp bởi ánh nắng mặt trời, vì nhiệt lượng bề mặt cao sẽ làm nước trong keo sôi vi mô và bay hơi đột ngột, phá vỡ liên kết polymer.

6. Giải Đáp Chuyên Sâu Các Vấn Đề Thường Gặp (FAQ) Về Kỹ Thuật Dán Gạch

Kết luận trọng tâm: Việc giải quyết các lầm tưởng kỹ thuật trong quá trình chuyển giao công nghệ từ hồ dầu sang keo dán gạch cần được dựa trên cơ sở khoa học vật liệu rõ ràng nhằm chuẩn hóa quy trình thi công thực tế.

Q1: Dùng keo dán gạch lên nền xi măng cũ có cần ngâm gạch không? Trả lời: Không cần ngâm gạch (đối với gạch ít hút nước). Nguyên tắc kết dính của keo phụ thuộc vào bề mặt gạch khô ráo, sạch bụi để polymer có thể bám dính. Đối với nền xi măng cũ, bề mặt nền mới là yếu tố cần được xử lý: phải đánh thô, làm sạch lớp rêu mốc/sơn bả, và tưới ẩm bão hòa nền xi măng cũ trước khi trét keo để nền không hút nước của lớp keo mới.

Q2: Gạch Ceramic (gạch men nung) ốp tường có bắt buộc phải ngâm nước không? Trả lời: Với công nghệ keo dán gạch chuẩn có chứa phụ gia giữ nước (cellulose), gạch Ceramic không bắt buộc phải ngâm nước. Việc nhúng nước vô tội vạ tạo lớp màng ngăn cản sự hình thành rễ bám của keo. Thao tác kỹ thuật đúng đắn nhất chỉ là dùng bọt biển ướt vắt kiệt, lau sạch lớp bột bụi ở mặt lưng gạch ngay trước khi dán để đảm bảo độ bám dính cơ học tối đa.

Q3: Trong quá trình thi công, nếu thợ lỡ ngâm gạch Porcelain/Granite thì biện pháp khắc phục là gì? Trả lời: Nếu lỡ ngâm gạch ít hút nước, nghiêm cấm tiến hành dán keo ngay lập tức. Biện pháp xử lý kỹ thuật là vớt gạch ra, xếp dựng nghiêng ở khu vực có gió thoáng mát. Cần quan sát và chờ cho đến khi bề mặt lưng gạch khô ráo hoàn toàn (không còn bất kỳ sự đổi màu nào do đọng nước, sờ vào thấy khô tay) mới được phép tiến hành quy trình dán keo.

Q4: Giải thích sự khác biệt cơ bản giữa việc ngâm gạch khi dùng "hồ dầu" (xi măng truyền thống) và khi dùng keo dán gạch hiện đại? Trả lời: Vữa hồ dầu truyền thống chỉ là hỗn hợp xi măng và nước, không có phụ gia giữ nước. Khi tiếp xúc với bề mặt gạch khô, nước trong hồ dầu bị hút mạnh vào mao quản gạch, khiến xi măng mất nước không thể đóng rắn, gây ra tình trạng "ộp" và bong gạch. Do đó, thợ phải ngâm gạch no nước để bù trừ ẩm. Ngược lại, keo dán gạch là vật liệu polymer biến tính, đã tích hợp sẵn cơ chế giữ nước thông minh. Việc ngâm gạch không những trở nên thừa thãi mà lượng nước tồn dư trên gạch còn pha loãng cục bộ nồng độ polymer, phá hủy hoàn toàn thiết kế cấp phối của keo dán.

Q5: Thông số thời gian ngâm chuẩn cho gạch đất nung, gạch tàu là bao nhiêu trước khi dán keo? Trả lời: Theo quy chuẩn vật liệu, gạch có độ hút nước cao như gạch gốm, đất nung cần được ngâm chìm hoàn toàn trong nước sạch. Thời gian ngâm dao động từ 10 đến 15 phút. Dấu hiệu nhận biết gạch bão hòa là khi bề mặt viên gạch không còn sủi các bọt khí lên mặt nước. Yêu cầu sau khi ngâm là vớt gạch ra, dựng nghiêng cho ráo nước mặt, tuyệt đối không dán khi lưng gạch còn rỏ nước.

KHUYẾN NGHỊ HÀNH ĐỘNG TỪ CHUYÊN GIA:

Để đảm bảo tuổi thọ công trình và an toàn kết cấu, các nhà thầu thi công, tư vấn giám sát và chủ đầu tư cần nghiêm túc dừng ngay thói quen ngâm mọi loại gạch trước khi dán — một di chứng từ phương pháp thi công hồ dầu lỗi thời. Yêu cầu bắt buộc là chỉ định rõ loại vật liệu ốp lát trong hồ sơ kỹ thuật, đối chiếu với chỉ số độ hút nước (E%), và kiểm soát chặt chẽ khâu vệ sinh mặt lưng gạch (lau sạch bụi mạt) thay vì ngâm nước. Trong quá trình tổ chức thi công tại hiện trường, hãy thiết lập quy trình giám sát độc lập đối với việc trộn keo đúng tỷ lệ và sử dụng bay răng cưa chuyên dụng nhằm tối ưu hóa 100% đặc tính bám dính của vật liệu xây dựng hiện đại.
