Thời tiết nắng gắt mùa hè, nên sử dụng keo dán gạch sao cho hợp lý để chống bong tróc?

Nguyên nhân cốt lõi dẫn đến hiện tượng bong tróc, nứt vỡ gạch ốp lát trong điều kiện thời tiết mùa hè khắc nghiệt (nhiệt độ không khí 38-40°C, bức xạ nhiệt cao) bắt nguồn từ sự phá vỡ cấu trúc hóa lý và cơ học vật liệu.

Thời tiết mùa hè tại khu vực Đồng bằng sông Hồng luôn là một thách thức khắc nghiệt với ngành xây dựng: trưa nắng gắt 38 - 40°C hầm hập, chiều tối lại thường xuyên xuất hiện những cơn mưa rào bất chợt. Đối với các hạng mục ốp lát ngoại thất như mặt tiền, sân thượng hay ban công, hình thái thời tiết này chính là "kẻ thù" số 1. Thực tế ghi nhận rất nhiều công trình chỉ sau vài tháng thi công đã xuất hiện tình trạng gạch kêu "ộp", nứt vỡ mạch, thậm chí bong tróc rơi rụng hàng loạt gây nguy hiểm và tổn hại nghiêm trọng đến uy tín của nhà thầu.

Dưới góc nhìn chuyên môn của Kỹ sư Vật liệu Xây dựng, bài viết này sẽ giải phẫu nguyên nhân sâu xa của hiện tượng hư hỏng hệ ốp lát (sốc nhiệt, cháy keo) và đưa ra các tiêu chuẩn lựa chọn vật liệu, quy trình thi công chuẩn xác nhất nhằm đảm bảo độ bền vững tuyệt đối cho công trình.

Giải phẫu nguyên nhân: Tại sao nắng gắt mùa hè phá hủy lớp keo dán gạch?

Nguyên nhân cốt lõi dẫn đến hiện tượng bong tróc, nứt vỡ gạch ốp lát trong điều kiện thời tiết mùa hè khắc nghiệt (nhiệt độ không khí 38-40°C, bức xạ nhiệt cao) bắt nguồn từ sự phá vỡ cấu trúc hóa lý và cơ học vật liệu. Phân tích kỹ thuật chỉ ra hai cơ chế phá hoại chính yếu: (1) Sự ngưng trệ phản ứng thủy hóa do bốc hơi nước cưỡng bức (hiện tượng mất nước cục bộ) và (2) Sự vượt quá giới hạn ứng suất cắt tại mặt phân cách các lớp vật liệu do hiện tượng sốc nhiệt (Thermal Shock). Việc thấu hiểu tường tận các cơ chế nhiệt động lực học và cơ học kết cấu này là điều kiện tiên quyết để thiết lập quy trình thi công an toàn, ngăn ngừa sự cố công trình.

Động học của quá trình thủy hóa xi măng và biến đổi vi cấu trúc do nhiệt

Keo dán gạch hiện đại là một hệ vật liệu composite phức hợp gốc xi măng - polymer (Cementitious-Polymer Adhesives). Sự phát triển cường độ bám dính của hệ vật liệu này phụ thuộc tuyệt đối vào việc duy trì tính ổn định của tỷ lệ nước/chất kết dính để phục vụ quá trình thủy hóa (Hydration). Dưới tác động của nhiệt độ môi trường lên tới 40°C, cộng hưởng cùng khả năng hấp thụ bức xạ mặt trời, nhiệt độ bề mặt bê tông thực tế có thể dễ dàng vượt ngưỡng 55-60°C.

Khi một lớp keo mỏng (thông thường chỉ từ 3mm đến 5mm) được trét lên bề mặt nền tảng mang nhiệt độ cao, hệ thống lập tức rơi vào trạng thái mất cân bằng nhiệt động lực học. Sự chênh lệch áp suất hơi nước và gradient nhiệt độ giữa màng keo và môi trường xung quanh kích hoạt tốc độ bốc hơi nước cực đại. Lượng nước tự do thiết yếu trong hỗn hợp keo bị rút cạn trước khi các khoáng vô cơ trong xi măng (như Alit C3S và Belit C2S) kịp phản ứng để hình thành mạng lưới tinh thể kết dính Calcium Silicate Hydrate (C-S-H).

Hệ lụy trực tiếp của quá trình mất nước cưỡng bức này là sự đứt gãy cấu trúc vi mô. Mạng lưới tinh thể C-S-H phát triển không hoàn thiện khiến lớp màng keo trở nên xốp, có độ rỗng lớn và bở giòn. Song song đó, sự vắng mặt của môi trường dung môi (nước) sẽ ngăn cản các hạt polyme dạng nhũ tương tiến hành quá trình dung hợp (Coalescence) để tạo thành mạng lưới màng dẻo bọc quanh các tinh thể xi măng. Lớp keo lúc này hoàn toàn mất đi cường độ liên kết nội tại (Cohesion) và khả năng bám dính cơ học (Adhesion) vào bề mặt vật liệu, dẫn đến trạng thái hư hỏng vĩnh viễn thường được gọi trong dân gian là hiện tượng "cháy keo".

Lực mao dẫn từ vật liệu nền tảng và hiệu ứng tạo vảy (Skinning Effect)

Cơ chế phá hoại tiếp theo diễn ra tại khu vực bề mặt tiếp xúc của hệ vật liệu. Các bề mặt tường gạch xây, vữa tô hay nền bê tông đều có cấu trúc xốp mao quản tự nhiên. Trong điều kiện thời tiết hanh khô, áp suất mao dẫn của hệ nền vật liệu tăng vọt. Nếu không được can thiệp xử lý, nền tảng này sẽ hoạt động như một hệ thống "bơm hút ẩm" khổng lồ, cưỡng đoạt lượng nước ít ỏi còn sót lại từ mặt dưới của lớp keo dán.

Ở chiều ngược lại, bề mặt trên của lớp keo (nơi chuẩn bị tiếp xúc với gạch) phải đối mặt với gió khô và bức xạ tia UV. Các yếu tố này đẩy nhanh quá trình hình thành lớp vảy bề mặt (Skinning Effect). Chỉ trong vòng 3 đến 5 phút sau khi bay răng cưa kéo keo thành các đường gân nổi, một lớp màng polyme mỏng, khô đã hình thành và bao phủ hoàn toàn bề mặt keo. Lớp màng này đóng vai trò như một rào cản vật lý triệt tiêu tính thấm ướt (Wettability) của vật liệu.

Hậu quả là khi viên gạch được ép vào mặt tường, lớp keo không thể len lỏi và bám rễ vào các vi lỗ rỗng trên lưng gạch. Diện tích tiếp xúc hữu hiệu (Effective Contact Area) suy giảm nghiêm trọng, thường không đạt ngưỡng tiêu chuẩn kỹ thuật tối thiểu (>90% đối với gạch ngoại thất). Sự tồn tại của các hốc rỗng này là nguyên nhân trực tiếp gây ra tiếng "ộp" khi kiểm tra bề mặt, đồng thời tạo không gian tích tụ hơi ẩm làm suy yếu hệ kết dính từ bên trong theo thời gian.

Cơ học vật liệu phân lớp và Ứng suất cắt do sốc nhiệt (Thermal Shock)

Môi trường thời tiết đặc thù tại Đồng bằng sông Hồng vào mùa hè không chỉ có nắng gắt kéo dài mà còn thường xuyên xuất hiện các cơn mưa rào, giông lốc đột ngột vào buổi chiều. Biến thiên nhiệt độ này chính là tác nhân kích hoạt cơ chế phá hoại cơ học thứ hai: Sốc nhiệt.

Một hệ thống ốp lát mặt tiền tiêu chuẩn là một cấu trúc phân lớp bao gồm khối xây/bê tông nền, lớp keo trung gian và bề mặt gạch hoàn thiện. Xét về cơ học biến dạng, mỗi vật liệu sở hữu một hệ số giãn nở nhiệt tuyến tính (Thermal Expansion Coefficient - $\alpha$) hoàn toàn khác biệt. Nền tường bê tông cốt thép có hệ số giãn nở dao động khoảng $10 \times 10^{-6}/^\circ C$, trong khi các dòng gạch hiện đại nung ở nhiệt độ cao như Porcelain (đá nhân tạo) lại có cấu trúc đặc chắc với hệ số giãn nở rất thấp, chỉ từ $5 \times 10^{-6}/^\circ C$ đến $7 \times 10^{-6}/^\circ C$.

Dưới tác động của nhiệt lượng bức xạ lên tới 60°C tích tụ suốt nhiều giờ đồng hồ, toàn bộ khối cấu trúc giãn nở thể tích. Khi cơn mưa hạ bất ngờ trút xuống, lượng nước lạnh làm nhiệt độ bề mặt sụt giảm chớp nhoáng xuống mức 25°C. Sự chênh lệch nhiệt độ cực lớn ($\Delta T$) này kích hoạt quá trình co ngót nhiệt ngay lập tức. Do sự sai khác về hệ số giãn nở, gạch Porcelain co lại chậm và với biên độ nhỏ hơn nhiều so với phần nền tường bê tông bên trong.

Sự dịch chuyển tương đối ngược chiều giữa lớp gạch ngoài cùng và lớp nền bên trong sinh ra một giá trị ứng suất cắt (Shear Stress - $\tau$) khổng lồ tập trung tại bề mặt phân cách trung gian. Hiện tượng này đặc biệt cực đoan tại khu vực mép và góc của các viên gạch khổ lớn (Large Format Tiles). Nếu vật liệu kết dính không được trang bị mô-đun đàn hồi đủ thấp để hấp thụ biến dạng uốn (không đạt chứng nhận kỹ thuật S1 hoặc S2), ứng suất cắt sinh ra sẽ lập tức vượt qua giới hạn cường độ bám dính trượt của keo. Lực cơ học xé toạc mạng lưới liên kết, giải phóng năng lượng bằng cách đẩy bung toàn bộ mảng gạch rơi khỏi mặt tiền, gây ra nguy cơ mất an toàn công trình nghiêm trọng.

Khuyến nghị hành động cụ thể cho quy trình thi công

Dựa trên việc giải mã các cơ chế nhiệt động lực học và vật lý kiến trúc nêu trên, quy trình thi công ốp lát mùa nắng nóng bắt buộc phải thiết lập các chốt chặn kiểm soát kỹ thuật nghiêm ngặt.

Khuyến nghị nhà thầu áp dụng triệt để nguyên tắc "Bảo dưỡng nền bão hòa và Cô lập bức xạ":

1. Trước khi trét keo, bề mặt nền cốt phải được tưới nước dưỡng ẩm sâu và chờ đến trạng thái "Bão hòa ráo bề mặt" (SSD - Saturated Surface Dry) – tuyệt đối không tiến hành thi công khi bề mặt còn đọng rãnh nước.

2. Yêu cầu dịch chuyển toàn bộ kế hoạch ốp lát ngoài trời ra khỏi khung giờ phơi nhiễm bức xạ cực đại (tạm ngừng thi công mảng tường hướng Tây từ 10h30 đến 14h30).

3. Giảm thể tích mỗi mẻ trộn keo xuống mức 30-40% so với định mức tiêu chuẩn thông thường, đảm bảo thời gian thi công dứt điểm toàn bộ vật liệu trong bồn trộn không vượt quá chu kỳ 20 phút.

4. Về mặt bằng không gian, bắt buộc căng thiết lập hệ thống lưới chắn nắng (Sunshade net) cách bề mặt thi công từ 1-2 mét nhằm triệt tiêu bức xạ UV trực tiếp và hạn chế tốc độ gió khô, từ đó bảo toàn tối đa "thời gian mở" cho cấu trúc keo màng mỏng.

Lựa chọn vật liệu "khắc tinh" của mùa hè: Tiêu chuẩn keo dán gạch cần biết

Để kháng lại điều kiện cực đoan, việc lựa chọn vật liệu đúng tiêu chuẩn là tấm khiên bảo vệ đầu tiên. Xi măng hồ dầu truyền thống hoàn toàn thiếu hụt thành phần polymer đàn hồi, khiến kết cấu giòn và cực kỳ dễ đứt gãy trước hiện tượng co ngót nhiệt. Thay vào đó, keo dán gạch chuyên dụng ngoại thất là chỉ định bắt buộc.

Keo dán gạch chuẩn S1 và S2 (Tiêu chuẩn biến dạng)

• Keo chuẩn S1 (Độ biến dạng 2.5mm đến dưới 5mm): Là vật liệu chuyên dụng cho khu vực sân thượng, mặt tiền chịu bức xạ nhiệt trực tiếp. Khả năng đàn hồi của polymer trong keo S1 giúp hấp thụ phần lớn ứng suất co giãn, giữ chặt viên gạch trên nền tường.

• Keo chuẩn S2 (Độ biến dạng cao cấp ≥ 5mm): Được xem là "vũ khí hạng nặng" cho các môi trường rung lắc mạnh, dán trên nền vách thạch cao hoặc tấm cemboard ngoài trời dưới thời tiết nắng nóng.

Tầm quan trọng của phụ gia E (Extended Open Time)

Khi kiểm tra bao bì sản phẩm, thông số "E" (ví dụ: C2TE, C2TES1) biểu thị cho tính năng Kéo dài thời gian mở. Trong mùa hè, nếu màng keo thông thường bị khô vảy bề mặt chỉ sau 5-10 phút, thì keo tích hợp phụ gia E có thể duy trì độ ẩm và trạng thái bám dính lên tới 30 phút. Điều này cung cấp cho thợ thi công khoảng thời gian an toàn để căn chỉnh gạch mà không lo keo bị "chết".

Giải pháp từ chuyên gia - Keo dán gạch SHK Mortar: > Để khắc phục triệt để các rủi ro do thời tiết nắng nóng, Keo dán gạch SHK Mortar là sự lựa chọn hàng đầu được các kỹ sư và nhà thầu uy tín tin dùng. Nhờ hệ cấp phối tối ưu tỷ lệ Polymer cao cấp, các dòng sản phẩm ngoại thất của SHK Mortar không chỉ đạt chuẩn S1/S2 về độ đàn hồi, chống sốc nhiệt tuyệt hảo mà còn được tăng cường phụ gia chống mất nước. Sử dụng SHK Mortar là cam kết cho độ bền vững tuyệt đối, xóa bỏ hoàn toàn nỗi lo gạch bong tróc, rơi rụng trong suốt vòng đời công trình.

Lịch thi công và kỹ thuật xử lý bề mặt thực chiến ngày nắng gắt

Bên cạnh vật liệu tốt, quy trình thi công quyết định 50% tuổi thọ hệ ốp lát.

Cấp cứu bề mặt nền: Nguyên tắc "Ẩm nhưng không đọng"

Thi công trên nền bê tông khô rang là nguyên nhân trực tiếp gây "cháy keo". Bắt buộc phải phun sương bảo dưỡng tạo độ ẩm cho nền trước khi dùng bay răng cưa trét keo. Tuy nhiên, phải tuân thủ nghiêm ngặt trạng thái SSD (Bão hòa ráo bề mặt). Tuyệt đối không để đọng vũng nước trên nền, bởi lớp nước tự do này sẽ tạo thành màng ngăn cách, khiến keo không thể bám vào kết cấu bê tông.

Kiểm soát "Thời gian sống" (Pot life) của mẻ keo

Trong điều kiện thời tiết lý tưởng (25°C), một mẻ keo sau khi trộn có thể sử dụng trong 60 phút. Nhưng dưới cái nắng 38°C, nhiệt độ và độ ẩm không khí làm tốc độ bốc hơi nước tăng gấp bội. Thợ phụ chỉ nên trộn lượng keo vừa đủ để thợ chính thi công dứt điểm trong 30 – 40 phút. Nếu thấy keo trong thùng bắt đầu khô rít, vón cục, bắt buộc phải loại bỏ, tuyệt đối không được châm thêm nước vào khuấy lại.

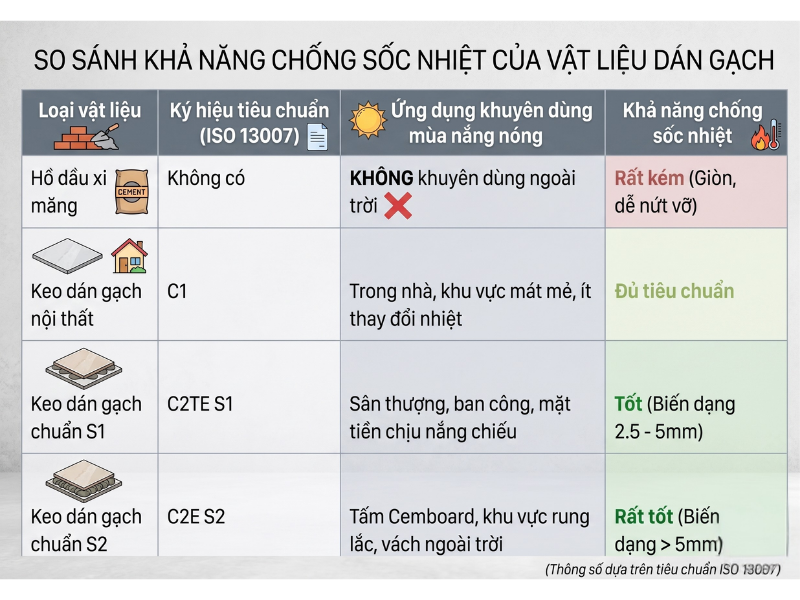

Bảng tóm tắt: So sánh vật liệu và môi trường ứng dụng mùa hè

(Bảng thống kê giúp đánh giá nhanh loại vật liệu phù hợp với từng hạng mục)

Checklist 7 bước thi công keo dán gạch mùa hè an toàn

Dưới đây là danh sách kiểm tra (Checklist) bắt buộc dành cho đội ngũ thợ chính và giám sát công trường nhằm đảm bảo chất lượng ốp lát trong mùa nắng nóng:

• [ ] 1. Thi công trước 10h hoặc sau 15h: Hạn chế tối đa thi công vào khung giờ bức xạ nhiệt đỉnh điểm (11h-14h).

• [ ] 2. Làm ẩm bề mặt nền trước khi trét keo: Phun sương bề mặt đạt trạng thái ẩm (không đọng nước) để tránh nền hút cạn nước của keo.

• [ ] 3. Trộn lượng keo vừa đủ dùng: Chỉ trộn lượng keo đủ thi công trong vòng 30–40 phút. Không cố dùng keo đã có dấu hiệu đóng vảy.

• [ ] 4. Che chắn khu vực thi công: Dùng bạt/lưới che chắn hạn chế ánh nắng chiếu trực tiếp và gió nóng thổi vào bề mặt đang ốp.

• [ ] 5. Kiểm tra mã keo có phụ gia E: Ưu tiên dùng keo có ký hiệu 'E' (Extended open time) để kéo dài thời gian chỉnh gạch.

• [ ] 6. Chọn keo chuẩn S1/S2: Bắt buộc sử dụng keo có độ đàn hồi S1 hoặc S2 cho các hạng mục ngoài trời. Ưu tiên các thương hiệu uy tín như SHK Mortar.

• [ ] 7. Không ngâm gạch trước khi dán: Tuyệt đối không ngâm gạch Porcelain/Granite vào nước. Chỉ cần lau sạch bụi bẩn ở mặt lưng viên gạch.

FAQ – Câu hỏi thường gặp khi ốp lát mùa nắng gắt

Q1: Có nên trộn thêm nước vào keo dán gạch khi thấy keo bị khô trong thùng do trời nóng không? A1: Tuyệt đối KHÔNG. Việc trộn thêm nước sẽ phá vỡ tỷ lệ cấp phối hóa học của nhà sản xuất, làm giảm nghiêm trọng cường độ bám dính. Nếu keo đã "chết" (khô, vón cục), bạn bắt buộc phải loại bỏ mẻ keo đó và trộn mẻ mới.

Q2: Tường hướng Tây quá nóng, tôi phun nước ướt đẫm rồi dán gạch luôn có được không? A2: Không được. Bạn cần phun sương tạo ẩm để hạ nhiệt bức tường, nhưng phải chờ cho nước thấm và bề mặt chỉ còn trạng thái ẩm ráo (không còn đọng vũng nước, không trơn trượt bề mặt) thì mới tiến hành dùng bay răng cưa kéo keo.

Q3: Tại sao gạch ốp tường mặt tiền mùa hè lại hay rớt vào ban đêm hoặc ngay sau cơn mưa rào? A3: Đây chính là hiện tượng sốc nhiệt. Ban ngày nhiệt độ tường có thể lên tới 55-60°C làm gạch và bê tông nở ra. Khi mưa lạnh đổ xuống, chúng co lại đột ngột. Do gạch và bê tông có độ co giãn khác nhau, nếu dùng keo không có tính đàn hồi (thiếu chuẩn S1/S2), ứng suất cắt sẽ xé toạc lớp keo và đẩy viên gạch rớt xuống.

Q4: Dùng keo dán gạch S2 cho tấm Cemboard ngoài trời vào mùa hè có cần lưu ý gì thêm không? A4: Tấm Cemboard hấp thụ nhiệt và co ngót rất mạnh. Việc dùng keo S2 là bắt buộc. Tuy nhiên, bạn phải chừa ron gạch (mạch gạch) rộng hơn bình thường (tối thiểu 3-5mm) và kết hợp dùng keo chà ron có tính đàn hồi để tạo không gian cho hệ vật liệu co giãn.

Q5: Ngâm gạch vào nước cho mát trước khi dán bằng keo có giúp giảm nhiệt bề mặt không? A5: Đây là một thói quen sai lầm từ thời dùng hồ dầu. Việc ngâm nước khiến bề mặt gạch bị bão hòa, tạo ra một lớp màng ngăn cản các hạt Polymer trong keo bám rễ vào các vi lỗ rỗng của lưng gạch, dẫn đến bong tróc diện rộng. Với keo dán gạch, chỉ cần dùng khăn ẩm lau sạch lớp bụi bẩn ở mặt lưng là đủ tiêu chuẩn thi công.

THAM KHẢO BÀI VIẾT: CÓ NÊN NGÂM GẠCH TRƯỚC KHI SỬ DỤNG KEO DÁN GẠCH KHÔNG? TẠI ĐÂY

Hành động ngay hôm nay! Đừng để thời tiết khắc nghiệt phá hỏng tâm huyết công trình của bạn. Lựa chọn Keo dán gạch SHK Mortar - Giải pháp bám dính vượt trội, thách thức mọi giới hạn của sốc nhiệt và nắng nóng. Liên hệ ngay với chúng tôi để được tư vấn kỹ thuật chuyên sâu và nhận báo giá ưu đãi nhất cho dự án của bạn!
